試驗機培訓之“線耳與金屬絲錨固強度專用夾具”
發布日期：2019-06-26 點擊次數： 1247
使用試驗機做力學測試的過程中，很多用戶反應不知道如何配置夾具。今天給大家說說如何利用好夾具。長期以來，我們都是一套夾具對應著一種試驗，這樣帶來的影響就是利用率較低。金屬絲與線耳的錨固強度是許多生產線纜，插線頭等廠家必備檢測的實驗項目。由于線耳的結構不同，往往夾持方式也不同。如圖為某客戶的專用線耳，需要測試錨固強度。

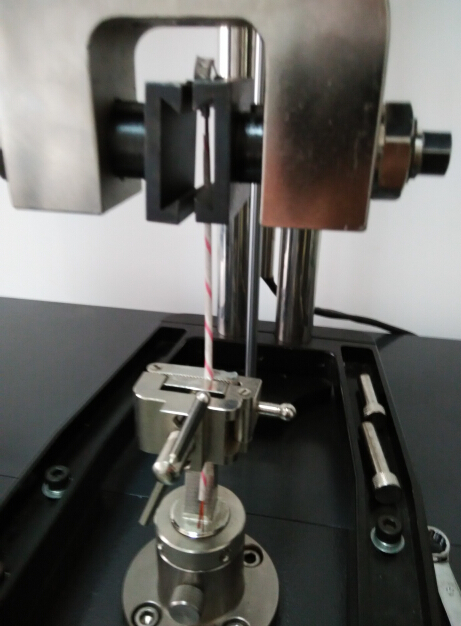

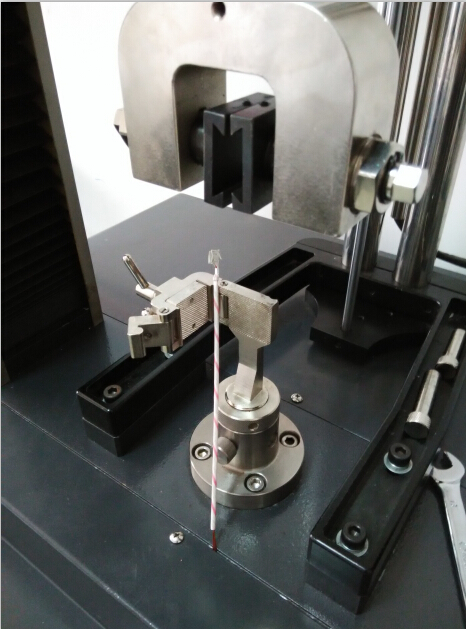

剛拿到試樣的時候，往往會無從下手，不知道如何選擇夾持裝置。不過通過對試樣的結構進行觀察，發現線耳可以通過對夾夾具的鉗口的縫隙勾住，金屬絲和膠片通過合頁夾具夾緊。這樣進行測試一方面不會直接夾持線耳，從而保護了線耳，另一方面下夾具直接夾持膠片和金屬絲，避免單獨夾持金屬絲導致打滑現象。

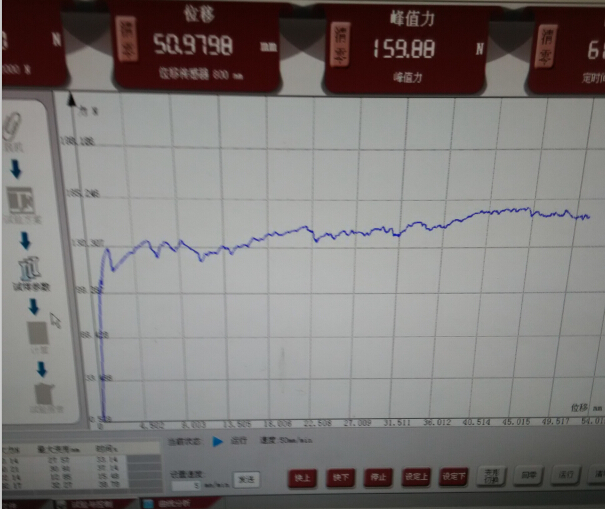

實驗夾持過程中還是有許多需要注意的地方，比如：合頁夾具需要夾緊，若夾持力度不夠，會造成實驗過程有打滑現象。此時的實驗曲線會出現不規則波浪狀。

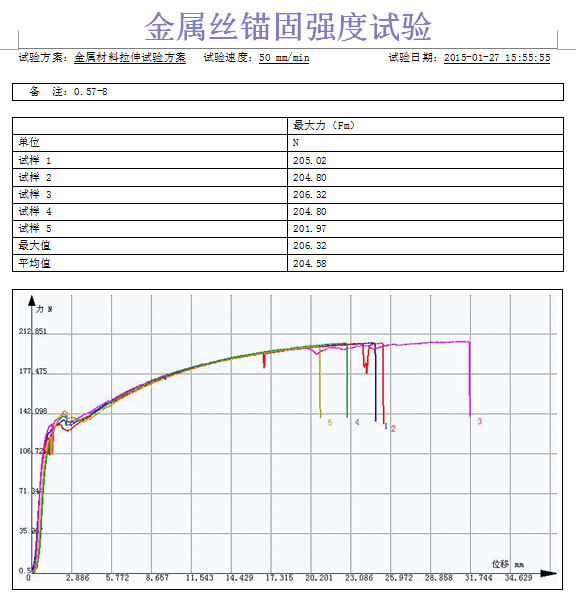

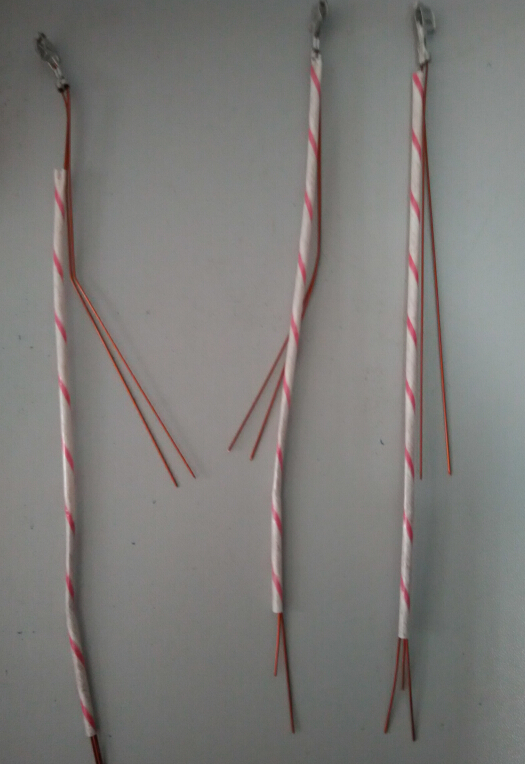

成功的實驗，最大值出現在金屬絲脫離線耳或者金屬絲中間發生斷裂，請看下圖。最后還給出一組合格的測試報告。
各位線纜，插線頭等廠家在操作試驗機做金屬絲與線耳的錨固強度試驗時，可參考上述方法進行嘗試，望能對您的工作提供幫助。
